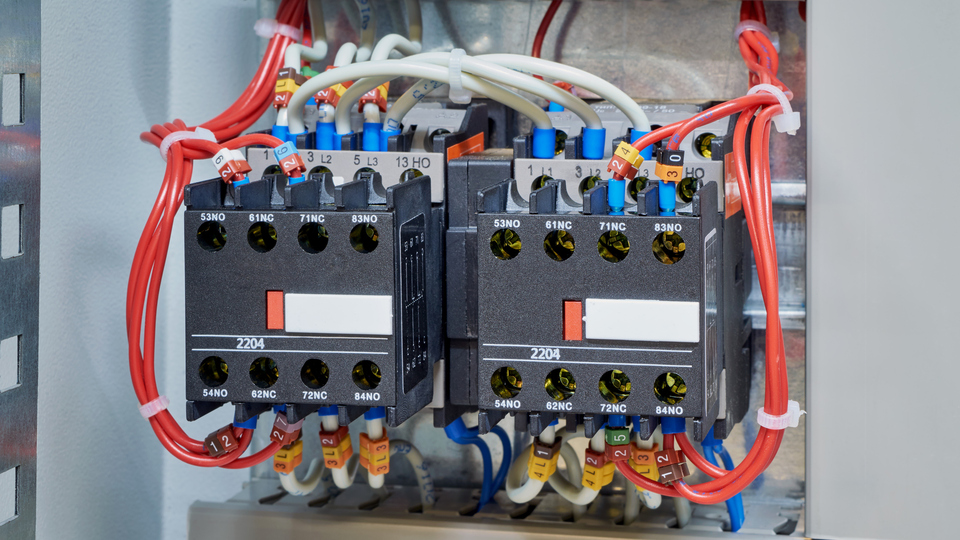

Kontaktör nedir ve ne işe yarar? Kontaktör nasıl bağlanır?
Kontaktör yüksek dayanıklılık, uzun ömür ve güvenilirlik özellikleriyle endüstriyel otomasyon sistemlerinin vazgeçilmez bir parçasıdır. Bir elektromıknatıs yardımıyla devreyi açıp kapatır; bu sayede manuel müdahaleye gerek kalmadan otomatik bir çalışma sağlar. Çalışma prensibi, elektromıknatısın enerjilenmesiyle hareket eden kontakların devreyi tamamlamasına veya kesmesine dayanır.
KONTAKTÖR NEDİR?
Kontaktör, elektrik devrelerinde yüksek akımları kontrol etmek için kullanılan bir elektromekanik anahtarlama cihazıdır. Genellikle büyük elektrik motorları, aydınlatma sistemleri, ısıtma cihazları ve diğer endüstriyel ekipmanların açma-kapama işlemlerini güvenli ve uzaktan gerçekleştirmek amacıyla kullanılır.
KONTAKTÖR NE İŞE YARAR?
Kontaktör, elektrik devrelerinde yüksek akımları güvenli ve etkili bir şekilde kontrol etmek amacıyla kullanılan bir anahtarlama cihazıdır. Özellikle büyük elektrik motorları, aydınlatma sistemleri, ısıtıcılar ve diğer yüksek güçlü ekipmanların devreye alınması ve kapatılmasında kritik bir rol oynar. Kontaktörler, manuel müdahaleye gerek duymadan uzaktan kontrol sağladığı için otomasyon sistemlerinin temel bileşenlerinden biridir.
Kontaktörlerin temel işlevi, yüksek akım gereksinimi olan devrelerde açma ve kapama işlemini gerçekleştirmektir. Bunu yaparken, kullanıcıyı ve bağlı cihazları olası elektriksel tehlikelerden korur. Örneğin, büyük bir motorun doğrudan bir anahtarla çalıştırılması, hem kullanıcı için risk oluşturur hem de sistemde aşırı ısınmaya ve ekipman arızalarına yol açabilir. Kontaktör, bu gibi durumları önlemek için tasarlanmıştır ve yüksek akımları güvenli bir şekilde yönetebilir.
Kontaktör, elektromıknatıs prensibiyle çalışır. Cihaza enerji verildiğinde, elektromıknatıs devreye girer ve hareketli kontakları sabit kontaklara bağlar. Bu işlem, devrenin tamamlanmasını sağlar ve cihaz çalışmaya başlar. Enerji kesildiğinde ise yay mekanizması sayesinde kontaklar ayrılır ve devre kapanır. Bu mekanizma, yüksek dayanıklılık ve uzun ömür sunarak sürekli çalışmanın gerektiği endüstriyel ortamlarda bile sorunsuz bir performans sağlar.
Kontaktörler aynı zamanda devreye bağlı cihazların aşırı yüklenme veya kısa devre gibi durumlarda zarar görmesini engellemek için koruma sağlayabilir. Bu işlev termik röle gibi ek aksesuarlarla birleştirilerek gerçekleştirilir. Örneğin, bir kontaktöre bağlanan motor, herhangi bir arıza durumunda otomatik olarak devreden çıkarılarak olası hasarlar en aza indirgenir.
Farklı tip ve boyutlarda üretilen kontaktörler, geniş bir kullanım alanına sahiptir. Endüstriyel otomasyon sistemleri, büyük ölçekli üretim tesisleri, enerji santralleri, bina otomasyonu ve hatta günlük hayatta kullanılan bazı elektronik cihazlar, kontaktörlerden yararlanır. Bu cihazlar, enerji yönetimini optimize ederek hem güvenliği artırır hem de ekipmanların ömrünü uzatır.
KONTAKTÖR NASIL BAĞLANIR?
Kontaktörün doğru bir şekilde bağlanması, hem güvenli bir çalışma ortamı sağlamak hem de bağlı cihazların sorunsuz çalışmasını garanti etmek için önemlidir. Bağlantı işlemine başlamadan önce, kontaktörün özelliklerinin (akım kapasitesi, gerilim değerleri ve kontak tipleri) kullanılacak sisteme uygun olduğundan emin olunmalıdır. Öncelikle, kontaktörün kontrol bobinine uygun gerilimle enerji sağlanır. Bobin uçları, A1 ve A2 olarak işaretlenmiştir; bu uçlara uygun enerji bağlantısı yapılmalıdır.
Kontaktörün ana kontakları, yüksek akım taşıyan hatlar için tasarlanmıştır ve L1, L2, L3 giriş terminalleri ile T1, T2, T3 çıkış terminallerinden oluşur. Giriş terminallerine enerji kaynağı bağlanırken, çıkış terminallerine kontrol edilecek cihaz (örneğin bir motor) bağlanır. Eğer kontaktör, bir termik röle ile kullanılacaksa, röle kontaktör ile cihaz arasına yerleştirilir ve aşırı akım koruması sağlanır.
Ekstra kontrol devreleri veya yardımcı kontaklar (NO – Normalde Açık, NC – Normalde Kapalı) kullanılarak kontaktörün farklı fonksiyonlar için çalışması sağlanabilir. Yardımcı kontaklar sinyalizasyon, kilitleme veya başka bir cihazla koordinasyon için kullanılır. Tüm bağlantılar tamamlandıktan sonra, enerji verilmeden önce bağlantıların doğruluğu bir multimetre ile kontrol edilmeli, bağlantıların sağlam olduğundan emin olunmalıdır.
KONTAKTÖR ÇEŞİTLERİ
Kontaktörler, kullanım alanları ve çalışma prensiplerine göre farklı türlere ayrılır. Her bir çeşidi, belirli bir amaca hizmet etmek üzere tasarlanmıştır. İşte yaygın kontaktör çeşitleri:
AC Kontaktörler
Alternatif akımla (AC) çalışan devreler için tasarlanmış kontaktörlerdir. AC motorların, aydınlatma sistemlerinin ve endüstriyel ekipmanların kontrolünde kullanılır. Yaygın ve güvenilir bir yapıya sahiptir.
DC Kontaktörler
Doğru akımla (DC) çalışan devreler için üretilmiştir. Düşük gerilimli DC devrelerinde, batarya sistemlerinde ve elektrikli araçlarda kullanılır. DC kontaktörler, ark oluşumunu önlemek için özel sönümleme mekanizmalarına sahiptir.
Termik Kontaktörler
Aşırı akım ve ısınma durumunda devreyi korumak için termik röle ile entegre çalışan kontaktörlerdir. Motorların ve ekipmanların zarar görmesini engellemek için tercih edilir.
Yardımcı Kontaktörler
Ana devre akımını değil, düşük akımlı kontrol sinyallerini iletmek için kullanılır. Sinyalizasyon, otomasyon ve kontrol panolarında ek işlevler sağlamak için tasarlanmıştır.
Kutup Sayısına Göre Kontaktörler
Hermetik Kontaktörler
Gaz sızdırmaz yapısıyla kapalı bir ortamda çalışacak şekilde tasarlanmıştır. Tehlikeli ortamlarda (örneğin patlama riski olan yerlerde) güvenli çalışma sağlar.
Vakum Kontaktörler
Kontakların çevresindeki hava, vakum ortamındadır. Bu, ark oluşumunu ve aşınmayı minimuma indirir. Yüksek gerilimli sistemlerde, uzun ömür ve yüksek performans için tercih edilir.
Manyetik Kontaktörler
Kontakların hareketi, elektromıknatıs aracılığıyla sağlanır. Endüstriyel otomasyon ve kontrol sistemlerinde en yaygın kullanılan türdür.
Zaman Ayarlı Kontaktörler
Önceden ayarlanan bir süreye göre çalışan kontaktörlerdir. Aydınlatma, ısıtma ve enerji tasarrufu uygulamalarında tercih edilir.
Sessiz Kontaktörler
Çalışma sırasında minimum ses çıkaran özel yapıya sahiptir. Sessizliğin önemli olduğu ofisler ve yaşam alanlarında kullanılır.
Bistabil Kontaktörler
Bir kez tetiklendiğinde devrede kalır ve tekrar tetiklendiğinde devreden çıkar. Sürekli enerji gerektirmez, bu nedenle enerji tasarrufu sağlar.
KONTAKTÖR ÇALIŞMA PRENSİBİ
Kontaktör, elektromıknatıs prensibiyle çalışan bir elektrik anahtarlama cihazıdır. Çalışma prensibi, bobin ve kontaklar arasındaki etkileşime dayanır. Kontaktörün bobinine enerji verildiğinde, elektromıknatıs devreye girerek manyetik bir alan oluşturur. Bu manyetik alan, hareketli kontakları sabit kontaklara doğru çeker ve devreyi kapatır. Böylece, enerji devreye iletilir ve bağlı cihazlar (motorlar veya aydınlatma sistemleri) çalışmaya başlar.
Bobine gelen enerji kesildiğinde ise manyetik alan kaybolur, bu durumda yay mekanizması hareketli kontakları geri iter ve devre açılır. Bu açma-kapama işlemi, yüksek akımların güvenli bir şekilde kontrol edilmesini sağlar. Ayrıca, kontaktör üzerinde bulunan yardımcı kontaklar, sinyalizasyon veya diğer devrelerin tetiklenmesi gibi ek işlevler için kullanılabilir. Sistemin güvenli ve verimli çalışmasını sağlamak için kontaktörün doğru bir şekilde seçilmesi ve bağlanması önemlidir.
YARDIMCI KONTAKTÖR NEDİR?
Yardımcı kontaktör, düşük akımlı kontrol sinyallerini iletmek ve otomasyon sistemlerinde ek fonksiyonlar sağlamak için kullanılan bir elektriksel anahtarlama cihazıdır. Ana devre akımını kontrol etmek yerine, daha çok sinyalizasyon, kilitleme, yön değiştirme veya başka cihazlarla koordinasyon gibi yardımcı işlevleri yerine getirir. Ana kontaktörlerle birlikte kullanılır ve üzerindeki Normalde Açık (NO) ve Normalde Kapalı (NC) kontaklarla çeşitli devreleri kontrol edebilir.
Örneğin, bir motorun çalıştığını göstermek için sinyal lambası yakma ya da farklı bir devreyi tetikleme gibi görevlerde kullanılabilir. Yardımcı kontaktörler, küçük boyutları ve düşük enerji tüketimleri sayesinde pano tasarımlarında yerden ve maliyetten tasarruf sağlar. Endüstriyel otomasyon, bina kontrol sistemleri ve elektrik panolarında yaygın bir şekilde kullanılır.
